Name: Плавучие лидарные приборы Исследование ресурсов ветровой энергии
Brand: Blue Aspirations
SKU: BA-FLS-NX5
Price: 1.3 USD
Availability: InStock
Rating: 4.7 (131 reviews)

Характеристики Галерея Характер продукции Спросите цитату

Характеристики

Материал: LLDPE, сталь, алюминиевый сплав

Диаметр: 5 м

Высота: 9m

Вес: 14.5T

Общая плавучесть: 25T

Выделить:

Плавающий LiDAR

ДНВ-лидар

Плавучий лидар DNV

Основная информация

Место происхождения: Китай

Фирменное наименование: Blue Aspirations

Сертификация: Carbon Trust OWA Stage 2

Номер модели: BA-FLS-NX5

Оплата и доставка Условия

Упаковывая детали: 2 или 3 контейнера

Время доставки: 2-3 МЕСЯЦА

Условия оплаты: T/T

Поставка способности: 4 единицы в 2 месяца без предварительной проверки

Галерея

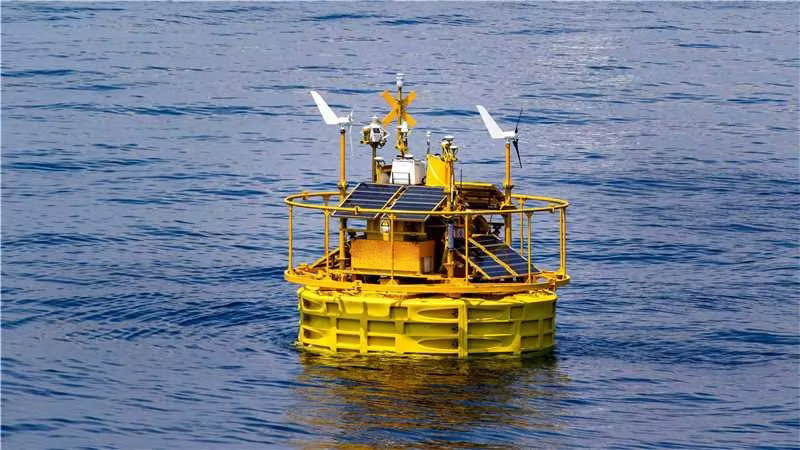

Плавучие лидарные приборы Исследование ресурсов ветровой энергии

Характер продукции

Плавучая система LiDAR, измерения ветра на море, исследование ресурсов энергии ветра, двойной LiDAR, высокая доступность данных

1Плавучая платформа.

Плавучая платформа состоит из 4 блоков из пены, помещенных внутри PE-оболочек. вращающаяся формование и их модульная структура позволяет плавучей системы Lidar легко демонтировать для загрузки Это экономит время и затраты на внутренние и международные перевозки.

2Принципы проектирования

Надежность является наиболее важной особенностью любой плавучей системы лидара и является основным принципом дизайнерской философии Blue Aspirations.Опираясь на опыт нашей команды в области принципов проектирования из телекоммуникационной отраслиКоммерческая модель также была итеративно разработана с использованием симуляций для моделирования путей сбоев и устранения отдельных точек сбоев.Ключевые примеры того, как эти принципы воплощены в плавучей системе Lidar включают:

как минимум два источника получения данных о ветре и движении;
минимум две из каждой ссылки датчиков сбора данных;
два сервера, сконфигурированные для бесперебойной взаимодействия друг с другом в случае простоя сервера;
Редуктивность в каждой системе электроснабжения для обеспечения незначительного риска дефицита электроэнергии;
Банки аккумуляторов, установленные в отдельных шкафах с автоматической схемой переключения, предназначенной для передачи нагрузки в случае неисправности одного банка аккумуляторов;
Подсистема передачи данных с по меньшей мере двумя каналами восходящей и нисходящей связи при отсутствии 2/3/4G; и
Резервный источник для измерений направления и движения для поддержания обеспечения высококачественными данными даже в случае значительного повреждения мачт системы, антенн,первичные датчики GNSS-INS и компасов.

Плавучие лидарные приборы Исследование ресурсов ветровой энергии 1

3Компенсация движения

Поскольку движение буя влияет на направление ветра и скорость ветра с помощью LiDAR, система Blue Aspirations® оснащена датчиком движения для получения данных высокого разрешения,и датчики направления и DGPS для получения точной информации о направленииНаш запатентованный алгоритм затем использует метод проекции для коррекции данных скорости ветра LiDAR на соответствующую горизонтальную плоскость.Вычислив угол установки LiDAR, смещенный от датчика направления на истинный север, система также способна преобразовать собранные данные направления ветра в правильный угол.

4. Технические детали

*Модули*	*Подробная информация*
Буя	- Диаметр: 5 м. - Высота: 9 метров. - Вес: 14,5 т - Чистая плавучесть: 10,5 т -Структура: несколько шкафов - Материалы: ПЕ, углеродистая сталь, нержавеющая сталь
Система крепления	-Глубина воды: > 5 м -Анкер: цементный блок и/или якорь - Привязка: привязка в одну точку - Регулируемый для удовлетворения конкретных требований участка, включая глубину воды -Многоуровневая система также доступна
Система управления	- Промышленный ПЛК - или встроенный контроллер BA
Лидар	- Лидар:Dлидар(по умолчанию) (Виндкуб оффшорная версия; ZX 300M, Movelaser B300M)
Силовое питание	- емкость батареи: в общей сложности 60 кВт/ч в нескольких группах; -Ветровые турбины: 2×350 Вт; - Солнечные батареи: 1600 Вт, несколько групп; - Топливные элементы: 2x110W с 224L топлива ((необязательно)
Система навигации	- AIS×1 - Радарный рефлектор × 2 - IALA-совместимый навигационный фонарь 1 × 1 Поддержка двойной навигации, но n Необходимость удовлетворения требований местных органов власти
Система позиционирования	- Направления: 0-360° - Точность направления: 0,09° (2 м по исходной линии) - Точность позиционирования: 0,5 м (горизонтальный, режим SBAS)
Датчики движения	- датчик GNSS-INS×2 или датчик GNSS-INS×1 и датчик MRU×1
Системы связи	-САТ-модули: Iridium SBD×1, другие широкополосные модули данных SAT (необязательно); - Мобильные сети: 2G/3G/4G×1; 2.4G/5G Wi-Fi×2; локальное подключение Ethernet
Приобретение данных	- Двухпромышленные ПК - Интерфейсы: серийные × 6, Ethernet × 2
Гидрологические датчики (необязательно)	- Допплеровский датчик тока. - Сенсор волны и глубины воды - Датчик солености и температуры воды

5Устойчивость к тайфунам

Несмотря на риски строительства и эксплуатации ветровых электростанций в местах, склонных к суровым погодным условиям, многие морские ветровые электростанции Китая разрабатываются в районах с высоким уровнем риска.Тем не менее тайфуны и другие экстремальные явления могут представлять серьезные проблемы для ветровых и метоокеанских измерений без надлежащей подготовкиКак лидер рынка в Китае, плавучая система LiDAR Blue Aspirations была разработана именно для решения этих проблем.топливные элементы для дополнения энергии от солнечных панелей и ветровых турбинДля дополнительной защиты корпус также включает большой противовес и остаточную плавучесть, что снижает риск опрокидывания или погружения.По-настоящему сильная устойчивость к тайфунам может появиться только из этого сочетания прочной конструкции, проектирование избыточных систем и тщательная операционная поддержка.

Исследование случаев тайфуна ЧАБА

1 июля 2022 года тайфун Чаба прошел через потенциальное место для развития морской ветровой электростанции в Южно-Китайском море.На площадке проводилась кампания по измерению ветра с использованием стандартного в отрасли LiDAR ZX 300M, интегрированного в FLiDAR Blue Aspirations..

Тайфун "Чаба" возник на юге и двинулся на северо-запад в течение нескольких дней, прежде чем, наконец, достиг провинции Гуандун.Чаба принес максимальную скорость ветра приблизительно 140 км / ч, максимальные порывы ветра 170 км/ч и максимальная высота волн 10,67 м. Несмотря на эти экстремальные условия, наш блок продолжал эффективно работать достижение 100% доступности данных для всех высот измерений, что стало третьим случаем, когда эта плавучая система LiDAR продолжала функционировать без проблем в условиях тайфуна.

Изучение случаев тайфуна Доксури

Ранним утром 28 июля,2023Один из наших плавучих лидарных аппаратов, расположенный недалеко от центра траектории тайфуна, успешно выжил.Зафиксировал весь процесс прохождения тайфуна.. DOKSURI был сгенерирован в Тихом океане и прошел через Филиппины, постоянно накапливая энергию и достигая максимальной силы ветра уровня 17,атаковать наш FLS и приземлиться в провинции Фуцзянь КитаяПо данным Национального метеорологического центра Китая, максимальная скорость ветра достигла 58 м/с, что означает, что это один из самых сильных тайфунов, который был зафиксирован в Китае за последние годы.Это еще один сильный тайфунный опыт BA-FLS-NX5 плавающего LiDAR после тайфуна Талим в провинции Гуандун в этом году.

Мы передали данные и фотографии сразу после того, как тайфун прошел мимо, мы так гордимся тем, что плавающий LiDAR BA-FLS-NX5 работал чрезвычайно хорошо при таких экстремальных опасностях.Система и доступность данных сохранялись на 100%, а напряжение системы оставалось стабильным над 25В.Все это должно быть связано с уровнем телекоммуникационной резервности.Но достаточное количество энергоснабжения обеспечило безопасность системы без риска.

Вот подробная статистика доступности данных для всех высот:

На рисунке ниже показано, что напряжение системы поддерживается выше 25 В.

На следующем рисунке показана схема дрейфа FLS во время тайфуна.

6. РезюмеВалидацияс

Мы хотели бы включить в этот документ резюме отчетов наших клиентов или третьих лиц, назначенных нашими клиентами, которые подтверждают наши требования точности и доступности данных.

Ниже приведено краткое изложение основных результатов.

Клиент

Наименование проекта

Бой иЛидар Модель

Ссылка

Издатель отчета

Время

Основные выводы

Синие устремления

Углеродный траст

Дорожная карта OWA Этап 2 Проверка (Данди, Шотландия)

BA-FLS-NX5,

ZX 300M x 1;

Ветровой кубик на море V2 x1

Оффшорные

Мет Маст

Дюймовая шапка

Oldbaum Services из Великобритании

(сертификатор третьей стороны).

Окончательный доклад будет рассмотрен DNV

2023.3 - 2023 г.9

Отчет о оценке на этапе 2 для Windcube:

Продолжительность: 6 месяцев;Системадоступность: 100%

Данныедоступность: > 98,77% для всех высот измерений

Точность данных (скорость ветра):

> 2 м/с: R²> 0.995, наклон: 0,990 ~ 0.991

4 ~ 16 м/с: R²> 0.985, наклон: 0,995 ~ 1.000

Точность данных ((Направление ветра):

91м: R²> 0.999, наклон: 1.003,

101м:R²> 0.999, наклон: 1.003,

111м:R²> 0.998, наклон: 1.003

Доклад о оценке этапа 2 для ZX300M:

Продолжительность: 6 месяцев;Системадоступность: 100%

Данныедоступность: > 96,3% для всех высот измерений

Точность данных (скорость ветра):

> 2 м/с: R²> 0.989, наклон: 0,988 ~ 0.992

4 ~ 16 м/с: R²> 0.981, наклон: 0,988 ~ 0.991

Точность данных ((Направление ветра):

91м: R²> 0.992, наклон: 1.002,

101м:R²> 0.991, наклон: 1.003,

111м:R²> 0.987, наклон: 1.003

Китай Три ущелья

Янцзян,

Гуандун

BA-FLS-NX5,

ZX 300M

Оффшорные

Мет Маст

Синий

А.спирации

2021

Продолжительность: 2 месяца;СистемадоступностьСто процентов.

Данныедоступность: > 99,98% для всех высот измерений

Точность данных (скорость ветра):

> 2 м/с: R²> 0.9959, наклон: 0,9964 ~ 1.0096

4 ~ 16 м/с: R²> 0.9921, наклон: 0,9986 ~ 1.0122

Точность данных ((Направление ветра):

50м:R2 >0.9987, наклон: 1.0125, Оффсет:-1.9075

100 м:R2 > 0.9986, наклон: 1.0198, Оффсет:-1.4955

Китай Три ущелья

Янцзян,

Гуандун

BA-FLS-NX5,

Молы B300M

Оффшорные

Мет Маст

Шанхай

Институт

2022

Продолжительность: 2 месяца;СистемадоступностьСто процентов.

Данныедоступность: > 98,5% для всех высот измерений

Точность данных(скорость ветра):

> 2 м/с: R2 > 0.99, наклон: 1,00 ~ 1.01

4 ~ 16 м/с: R2 > 0.99, наклон: 1,00 ~ 1.02

Точность данных(Направление ветра):

R2 > 0.97, наклон: 1.03, Оффсет: -1.3

Синие устремления

Прототип

подтверждение,

Чжушань, недалеко от берега

BA-FLS-2.4,

ZX 300M

Фиксированный ZX

300 метров

DNV GL

2019

Срок действия:1 месяц;Системадоступность: 100%

Данныедоступность: >97% для всех высот измерения

Точность данных(скорость ветра):

> 2 м/с: R2 > 0.994, наклон: 0,994 ~ 1.003

Точность данных(Направление ветра):

R2 > 0.999, наклон: 0,998-1.002,

Сдвиг: -0.83 ~ 0.04

Хуарун

Кангнан,

Чжэцзян

BA-FLS-NX5,

ZX 300M

Оффшорные

Мет Маст

Хуарун

2020

Срок действия:1 месяц;Системадоступность:100%

Данныедоступность: > 96,24% для всех высот измерений, кроме 120 м (Примечание: 91,31%, несколько туманных дней)

Точность данных(скорость ветра):

> 2 м/с: R2 > 0.9918, наклон: 0,9889 ~ 1.0283

4 ~ 16 м/с: R2 > 0.9851, наклон: 0,9851 ~ 0.9938

Точность данных(Направление ветра):

R2 > 0.9981, наклон: 0,9826 ~ 0.9961, Оффсет: -0.758 ~ 1.4559

Шанхай

Институт

Нанхуэй,

Шанхай

BA-FLS-NX5,

ZX 300M

Установлено

Платформа

ZX 300

Синий

Стремления

2020

Продолжительность: 2 месяца;СистемадоступностьСто процентов.

Данныедоступность:> 99,7% для всех высот измерений

Точность данных(скорость ветра > 2 м/с и 4 ~ 16 м/с): R2 > 0.97, наклон: 0,98 ~ 1.02

Примечание: платформа LiDAR имеет фатальную проблему с направлением ветра, поэтому направление ветра не сравнивается

Сила

Китай

Шанту

BA4.1S,

ZX 300M

Сила

Китай

2020

Продолжительность: 3 месяца;СистемадоступностьСто процентов.

Данныедоступность: > 99,0% для всех высот измерений

7.Дорожная карта Carbon Trust OWA этап 1 - 3

А.ВВОЗ

В партнерстве с девятью разработчиками морских ветровых электростанций Carbon Trust запустила программу Offshore Wind Accelerator (OWA) и в начале 2014 годаOWA выпустила свою дорожную карту плавающего LiDAR для коммерческого принятия (Дорожную карту OWA)В Дорожной карте OWA изложены требования, которым должны соответствовать плавающие системы LiDAR для принадлежности к одной из трех различных стадий зрелости:

I этап: исходный уровень;

II этап: предварительная коммерция; и

Третий этап: коммерческий.

BA FLS в настоящее время отвечает требованиям для I этапа, однако,BA FLS отвечает требованиям доступности, установленным III этапом, для более чем 30 кампаний с FLS, оснащенными двойными LiDAR.

На этапах II и III устанавливаются высокие требования к точности и доступности, а также доказательства многократных успешных длительных и коротких кампаний проверки с использованием надежных справок.В стремлении обеспечить больше доверия своим клиентам и партнерам, Blue Aspirations разработала следующую стратегическую дорожную карту для достижения классификации этапов II и III дорожной карты OWA.

В. II этап ОВАИ III этапТребования

Требования к доступности и точности данных этапов II и III Дорожной карты OWA следующие:

Доступность

КПИ	Определение	Критерии принятия
КПИ	Определение	Лучшая практика, этап 3	Минимальная стадия 2, только
MSA_1M	Месячная доступность системы	≥ 95%	≥ 90%
OSA_CA	Общая доступность системы	≥97%	≥ 95%
MPDA_1M	Ежемесячная доступность данных после обработки	≥ 85%	≥ 80%
ОПДА_CA	Общая доступность данных после обработки	≥ 90%	≥ 85%

Точность

КПИ	Определение	Критерии принятия
КПИ	Определение	Лучшая практика, этап 3	Минимальная стадия 2, только
X_МВС	Скорость ветра	0.98 102	0.97 1 ¢.03
R2_МВС	Скорость ветра ∆ коэффициент определения	> 0.98	> 0.97
М_МВД	Среднее направление ветра ∙ наклон	0.97 1 ¢.03	0.95 ¢ 1.05
Выключено_МВД	Среднее направление ветра	< 5°	< 10°
R2_МВД	Направление ветра ∆ Коэффициент определения	> 0.97	> 0.95

В соответствии с OWA все системы II и III этапов должны иметь завершенные кампании, отвечающие следующим критериям продолжительности и частоты:

#	Этап 2 Описание требований	Необходимые месяцы	Количество необходимых кампаний
1	Проверка эффективности LIDAR на суше в фиксированной системе отсчета	Время, необходимое для заполнения всех ветровых контейнеров	1
2	Проверка эффективности плавучей системы LIDAR на море в динамических условиях	6	1

В.НОВОСТНОЕ СТАТУС

Blue Aspirations провела верификацию 2-го этапа OWA в начале марта 2023 года рядом с мачтой Inch Cape в Шотландии.Система сохраняла очень хорошее состояние здоровья даже при одновременном питании двух LiDAR ((Windcube V2 оффшорная версия и ZX 300M) более шести месяцевОсновной отчет о проверке типа на 2-м этапе был предоставлен британским сторонним сертифицирующим органом Oldbaum services.

Период оценки - с 10-03-2023 по 10-09-2023 (6 месяцев).Кубик ветраДоступность данных LiDAR на всех высотах закончилась98.77%, в то время какZXВсё кончено.96.31%.

И вот результаты данных, сравниваемые со показателями ключевых показателей стадии 2 для обоих LiDAR.

Все КПИ соответствуют критериям стадии 2 лучшей практики.

Окончательный доклад также будет рассмотрен DNV.

Д.ПОДКРАТКАдо STAGE3

Мы не остановимся на 2-м этапе, мы перейдем к 3-му этапу. В соответствии с требованиями 3-го этапа OWA мы составляем следующий план.

Требования к проверке типа, классификации и докоммерческим проектам на этапе 3	План и действия
Этап 2 - проверка типа FL	No1 BA-FLS-NX5 по сравнению с Inch Cape met mast для этапа 2 FL Type Verification (в процессе в Шотландии). может считаться 1 из 3 длительных испытаний и может считаться к испытаниям классификации.
Проверка подразделения FL (3 длинных и 3 коротких испытания)	Три длительных испытания ((Может считаться классификационными испытаниями): 1. No1 BA-FLS-NX5 находится в стадии 2 с мачтой Inch Cape в Шотландии 2. No 1 BA-FLS-NX5 будет сравниваться с No 2 метровой мачтой в течение более чем 3 месяцев в следующем году ((No 2 метровой мачты будет рекомендована третьей стороной). 3No 2 от BA-FLS-NX5 будет сравниваться с No 2 от мачты более 3 месяцев в следующем году. Три коротких испытания: 4Номер 3 BA-FLS-NX5 был развернут в провинции Цзянсу Китая и проходит короткое испытание проверки блока. 5.Остальные два коротких испытания будут сравниваться с фиксированной платформой перед двумя конкретными коммерческими проектами ((Предварительная валидация в течение одного месяца) или мы будем развертывать 2 из BA-FLS-NX5 непосредственно для проверки блока
Оффшорная классификация FL (3 длительных испытания)	Все эти три длинных испытания по проверке подразделения FL могут считаться испытаниями по классификации FL offshore.
Раннее развертывание коммерческого проекта	5 развертываний на срок более одного года. У нас на самом деле более 30 коммерческих проектов в Китае и более 5 проектов, которые FLS запустил более 1 года с более чем 95% доступности данных.Нам все еще нужно следовать дорожной карте OWA, чтобы быть под надзором третьей стороны, чтобы доказать это.И мы найдем DNV, UL или другую третью сторону, чтобы взять на себя работу для следующих коммерческих проектов.
