Name: Система плавающего лидара FLS Dual LiDAR
Brand: Blue Aspirations
SKU: BA-FLS-NX5
Price: 100 USD
Availability: InStock
Rating: 4.9 (139 reviews)

Характеристики Галерея Характер продукции Спросите цитату

Характеристики

Материал: LLDPE, сталь, алюминий

Диаметр: 5 м

Высота: 9m

Вес: 14.5T

Общая плавучесть: 25T

Лидар: Windcube Offshore, Molas B300M, ZX300M

Выделить:

Плавучий двойной LiDAR

Двойная плавучая система LiDAR

Плавучие системы FLS LiDAR

Основная информация

Место происхождения: Китай

Фирменное наименование: Blue Aspirations

Сертификация: Carbon Trust OWA Stage 2

Номер модели: BA-FLS-NX5

Оплата и доставка Условия

Упаковывая детали: 2 или 3 контейнера

Время доставки: 2 месяца

Условия оплаты: T/T

Поставка способности: 4 единицы в 2 месяца без предварительной проверки

Галерея

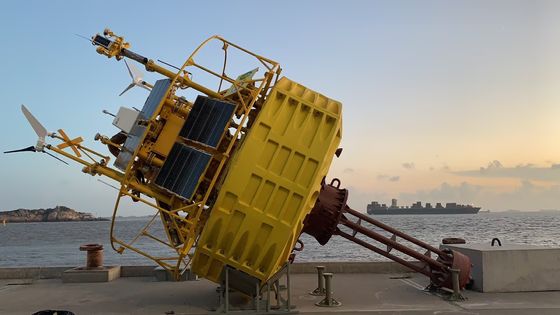

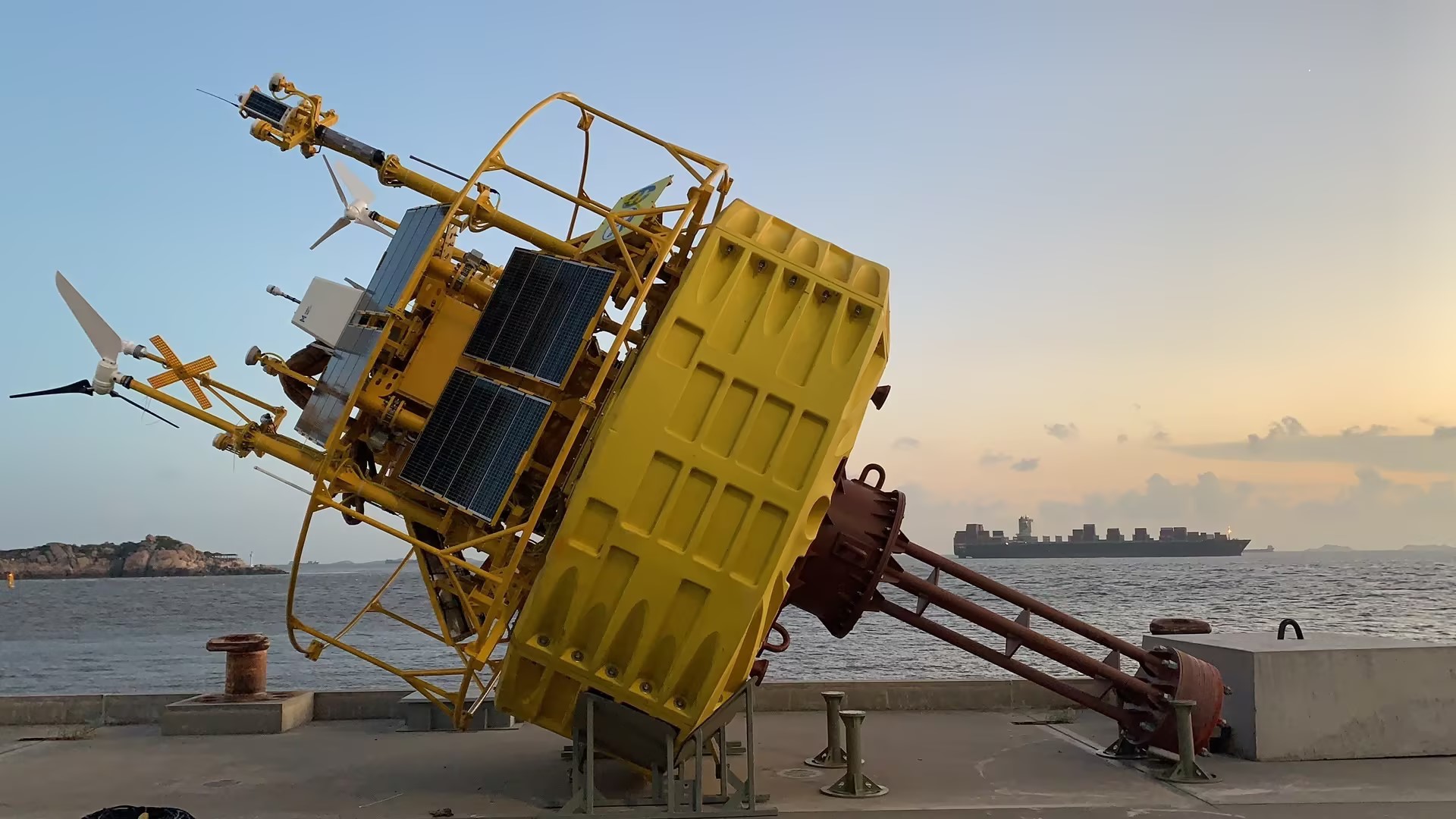

Система плавающего лидара FLS Dual LiDAR

Характер продукции

Плавучая система LiDAR,плавучая система LiDAR,двойной LiDAR,двойной LiDAR

Измерения морского океана нового поколения

Плавучая система ЛИДАР, двойной ЛИДАР

Быстрая, точная и надежная технология для разработки оффшорной ветроэнергии на основе данных.

Система плавающего лидара FLS Dual LiDAR 0

Наша миссия

Blue Aspirations была основана, чтобы ускорить глобальное внедрение возобновляемой энергии, используя мощь данных.и команда с более чем десятилетним опытом в отрасли возобновляемых источников энергии, мы сотрудничаем с клиентами, которые разделяют нашу страсть к устойчивому развитию и нашу амбицию решать проблемы следующего века.

Принципы проектирования

Надежность является важнейшей особенностью любой плавучей системы лидара и является основным принципом философии дизайна Blue Aspirations.Опираясь на опыт нашей команды в области принципов проектирования из телекоммуникационной отраслиКоммерческая модель также была итеративно разработана с использованием симуляций для моделирования путей сбоев и устранения отдельных точек сбоев.Ключевые примеры того, как эти принципы воплощены в плавучей системе Lidar включают:

как минимум два источника получения данных о ветре и движении;
минимум две из каждой ссылки датчиков сбора данных;
два сервера, сконфигурированные для бесперебойной взаимодействия друг с другом в случае простоя сервера;
Редуктивность в каждой системе электроснабжения для обеспечения незначительного риска дефицита электроэнергии;
Банки аккумуляторов, установленные в отдельных шкафах с автоматической схемой переключения, предназначенной для передачи нагрузки в случае неисправности одного банка аккумуляторов;
Подсистема передачи данных с по меньшей мере двумя каналами восходящей и нисходящей связи при отсутствии 2/3/4G; и
Резервный источник для измерений направления и движения для поддержания обеспечения высококачественными данными даже в случае значительного повреждения мачт системы, антенн,первичные датчики GNSS-INS и компасов.

Компенсация движения

Поскольку движение буя влияет на направление ветра и скорость ветра с помощью LiDAR, система Blue Aspirations® оснащена датчиком движения для получения данных высокого разрешения,и датчики направления и DGPS для получения точной информации о направленииНаш запатентованный алгоритм затем использует метод проекции для коррекции данных скорости ветра LiDAR на соответствующую горизонтальную плоскость.Вычислив угол установки LiDAR, смещенный от датчика направления на истинный север, система также способна преобразовать собранные данные направления ветра в правильный угол.

Технические детали

*Модули*	*Подробная информация*
Буя	- Диаметр: 5 м. - Высота: 9 метров. -Вес: 14 т - Чистая плавучесть: 10 т -Структура: несколько шкафов - Материалы: ПЕ, углеродистая сталь, нержавеющая сталь
Система крепления⁽¹⁾	-Глубина воды: > 5 м - Анкер: цементный анкер 12 т и/или анкер высокой удерживающей силы - Привязка: одноточечная привязка с цепью DIN5683-II - Регулируемый для удовлетворения конкретных требований участка, включая большую глубину воды -Многоуровневая система также доступна
Система управления	- Промышленный ПЛК - или встроенный контроллер BA
Лидар	- Лидар:Dлидар(по умолчанию); - ZX 300M, оффшорная версия Windcube, Molas 300M
Силовое питание	- емкость батареи: в общей сложности 60 кВт/ч в нескольких группах; - Ветряные турбины: 2×350 Вт - Солнечные батареи: 1600 Вт, несколько групп
Система навигации	- AIS×1 - Радарный рефлектор × 2 - IALA-совместимый навигационный свет1×-1 Поддержка двойного навигационного огня, но необходимость удовлетворения требований местных органов власти
Система позиционирования	- Направления: 0-360° - Точность направления: 0,09° (2 м по исходной линии) - Точность позиционирования: 0,5 м (горизонтальный, режим SBAS)
Датчики движения	- датчик GNSS-INS×2 или датчик GNSS-INS×1 и датчик MRU×1
Системы связи	-САТ-модули: Iridium SBD×1, другие широкополосные модули данных SAT (необязательно); - Мобильные сети: 2G/3G/4G×1; 2.4G/5G Wi-Fi×2; локальное подключение Ethernet
Приобретение данных	- Двухпромышленные ПК - Интерфейсы: серийные × 6, Ethernet × 2
Гидрологические датчики	- Допплеровский датчик тока. - Сенсор волны и глубины воды - Датчик солености и температуры воды

Спецификация LiDARS

1	Параметры измерения
1.1	Высота измерения (диапазон)	30 м ≈ 300 м
1.2	Уровень измерения	12
1.3	Диапазон измерения скорости ветра	0 м/с 75 м/с
1.4	Точность измерения скорости ветра	0.1 м/с
1.5	Диапазон измерения направления ветра	0°360°
1.6	Точность измерения направления ветра	1°
1.7	Мощность хранения данных	> 5 лет
1.8	Передача данных	Спутниковый, 4G, Wi-Fi
2	Условия труда
2.1	Электрическое питание	24В постоянного тока,90~270В переменного тока
2.2	Потребление энергии	60 Вт
2.3	Диапазон рабочей влажности	от 0% до 100%
2.4	Диапазон рабочей температуры	-40°C ~ 50°C
2.5	Уровень защиты	IP67
2.6	Безопасность глаз	Класс 1M ((EN60825-1)
3	Сертификат	DNV-GL/DTU/WINDGUARD/ETL/CE/

Система плавающего лидара FLS Dual LiDAR 1

Маркировки, навигационные средства, системы позиционирования и сигнализации

Плавучая система LiDAR Blue Aspirations оснащена:

· Желтая морская краска;

· Желтый крест с знаком X;

· желтые световые маяки с импульсной частотой, специфичной для буи системы сбора данных о океане;

· Система автоматической идентификации;

· Радарный рефлектор; и

· Все дополнительные средства маркировки и навигации, предусмотренные местными правилами.

Ниже приведена типичная конфигурация, однако каждая система адаптирована к местным требованиям.

Навигационные огни

Дальность действия: 5 НМ

Крест
