5Наблюдение за данными, получение и контроль
А. НАДОБЛОЖЕНИЕ

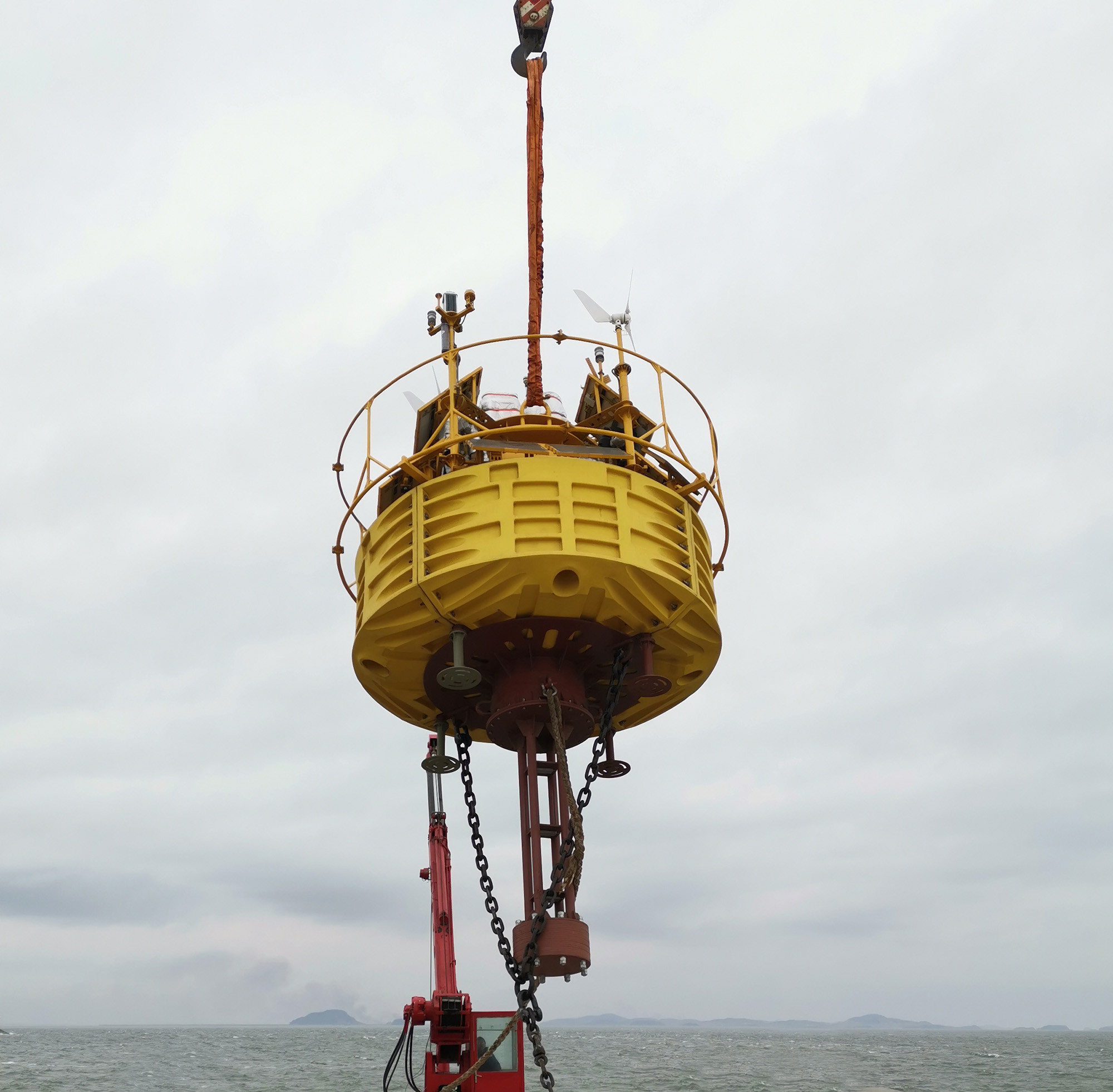

Плавучая система LiDAR Blue Aspirations оснащена удаленным мониторингом состояния системы, состояния данных и камеры.
Мониторинг состояния системы каждые два часа отслеживает следующие параметры:
· напряжение системы;
· напряжение батареи;
· состояние питания;
· статус люка;
· состояние утечки;
· GPS местоположение; и
· смещение расстояния
Мониторинг состояния данных проводится каждые два часа по следующим параметрам:
· состояние данных о движении;
· положение и положение направления;
· статус данных LiDAR; и
· состояние данных метеорологической станции.
Мониторинг камерой включает в себя фотографии и видео, если есть широкополосная спутниковая связь или мобильная сеть, они также могут быть загружены всего за несколько секунд.
В.ПриобретениеИ ПРЕДСЕДЕНИЕ
Система хранит полученные данные на своих избыточных серверах IPC (Industrial PC) на SSD-дисках.Если доступен широкополосный сигнал связи (e.г. сеть 3G/4G), система будет загружать как данные высокого разрешения (данные LOS и данные ветра за 1 секунду), так и данные средней продолжительности 10 мин. В противном случаетолько в среднем 10-минутные данные будут загружаться на наземные серверы через узкополосные спутниковые модули SBDОншорные серверы также могут быть предоставлены заказчиком.
Кроме того, Blue Aspirations может предоставить высокочастотные данные движения, данные LiDAR LOS,и волнового спектра данных для обеспечения последующей обработки по мере развития технологии плавающей обработки данных LiDAR.
Обзор сбора и передачи данных
Передача и доставка
Местная копия
Система оснащена двойными маршрутизаторами Wi-Fi (поддерживающими полосы 2,4G и 5G), питание которых контролируется с помощью двойных соединений SAT.Поддерживающие могут загрузить все данные с обоих IPC серверов в буе через (S) FTP.
Загрузить данные в среднем за 10 минут на наземный сервер
Если мобильная сеть отсутствует, данные в среднем за 10 минут ежедневно автоматически загружаются на наземные серверы с помощью двойного SAT SBD или широкополосного передатчика SAT.В противном случае для загрузки используется мобильная сеть.
Загрузить данные высокого разрешения на наземный сервер
Если доступна мобильная сеть или оборудован широкополосный передатчик SAT (необязательно), данные датчиков высокого разрешения (включая LiDAR) могут быть загружены на наземные серверы через rsync или SFTP.
Доставка клиенту
Есть несколько вариантов автоматической и безопасной доставки данных клиенту.Служба доставки данных поддерживается самой Blue Aspirations без каких-либо 3rdПартийное участие.
Местный сервер
Возможно, что клиенты настроили свой локальный сервер, данные могут быть переданы только на локальный сервер, чтобы сохранить данные в безопасности.
С. Хранение и контроль доступа
Подсистема хранения данных всегда поддерживает избыточные копии (как локально в плавучей системе LiDAR, так и на наземных серверах), чтобы избежать неожиданной потери данных.Файл данных также сжаты с защитой паролем в формате 7z или zipЭтот пароль известен только уполномоченным сотрудникам Blue Aspirations и их клиентам.
Плавучая система LiDAR содержит два IPC-сервера. Необработанные данные движения, данные LiDAR и другие данные датчиков синхронизируются на обоих серверах на SSD-накопителях.Контроль доступа включен в операционной системе IPC системы и доступ предоставляется только уполномоченным инженерам.
После загрузки данных на наземные серверы, они сжимаются и шифруются (опять же ограничивая доступ только уполномоченным сотрудникам Blue Aspirations).
Blue Aspirations будет использовать облачные серверы в местной стране или на основе запросов клиентов на наземное хранилище данных.
D. Формат отчетности
Blue Aspirations обычно ежедневно предоставляет клиентам данные в файле Excel, содержащем одну колонку для каждого измеренного параметра.Мы включаем отчет с обобщением данных ветра и других параметров каждого месяца., включая комментарии относительно поведения плавучей системы LiDAR, погоды, доступности и т.д., где это применимо.
Мы также предоставляем клиентские файлы данных и ежемесячные отчеты.
2Силовая система
Плавучая система LiDAR Blue Aspirations оснащена следующими силовыми системами:
l Банки аккумуляторов: 4 группы, в общей сложности 60 кВт;
I Ветряные турбины: 2×350 Вт
1 Солнечные батареи: 1600 Вт, несколько групп
1 Топливные элементы: 2 x 110 Вт, 8 баков топлива, всего 248 кВтч
Анализ мощности системы
| Запас энергии |
Аккумуляторы ((12v,250AH) x 20 |
Топливо ((M28, 31 кВтч) x 8 |
| 308 кВт/ч |
60 кВт |
248 кВтч |
| Одно- или двойное LIDAR |
Ежедневное потребление энергии системы |
Дни только с батареями и топливом |
| Однолинейный лидар ZX |
125 Вт х 24 ч--> 3 КВт/час (ежедневно) |
102 дня |
| Лидар с одним ветровым кубом |
85w x 24h -->2,04kwh (в день) |
150 дней |
| Двойной LiDAR |
180 Вт х 24 часа - > 4,32 КВт/час (ежедневно) |
71 день |
Анализ мощности в проекте проверки этапа 2 OWA в Данди, Шотландия6 месяцев
| |
Общая энергия, вырабатываемая в проекте (кВт·ч) |
Солнечная энергия
Производство ((kWh)
|
Энергия ветра
Производство (кВт·ч)
|
Мощность топливных элементов
Производство (кВт·ч)
|
| Всего |
1148.51 |
880.14 |
210.81 |
57.56 |
| Ежедневно |
6.38 |
4.89 |
1.17 |
0.32 |
Из таблиц мы видим, что общее потребление системы (ежедневно) плавающего LiDAR может быть покрыто энергией, вырабатываемой солнечными батареями и ветряными турбинами, даже если оба LiDAR включены.
Нашей энергосистемы достаточно для поддержки плавучей системы LiDAR с двойной системой LiDAR ((Hot standby).Мы также используем систему прогнозирования энергии для прогнозирования выбросов от бортовых ветровых турбин и солнечных панелей и лучшего планирования стратегий использования энергии.
На графике ниже показана типичная напряженность системы. Мы постоянно поддерживаем систему выше уровня безопасности напряжения 24,5 В.
