Главная страница /Продукция/навигационный буй/Метеорологические плавучие гидрологические буи для навигационных гидов

Метеорологические плавучие гидрологические буи для навигационных гидов

1
MOQ
1300000-1800000USD
цена
Метеорологические плавучие гидрологические буи для навигационных гидов
Характеристики Галерея Характер продукции Спросите цитату
Характеристики
Характеристики
Выделить:

Метеорологическая буя

,

Бои для навигационных гидов

,

Гидрологический мониторирующий буя
Основная информация
Место происхождения: Китай
Фирменное наименование: Blue Aspirations
Сертификация: OWA Stage 2
Номер модели: BA-FLS-NX5
Оплата и доставка Условия
Упаковывая детали: 3 Стандартный контейнер
Время доставки: 2-3month
Условия оплаты: T/T
Поставка способности: 3 единицы/месяц Без предварительной проверки.
Характер продукции

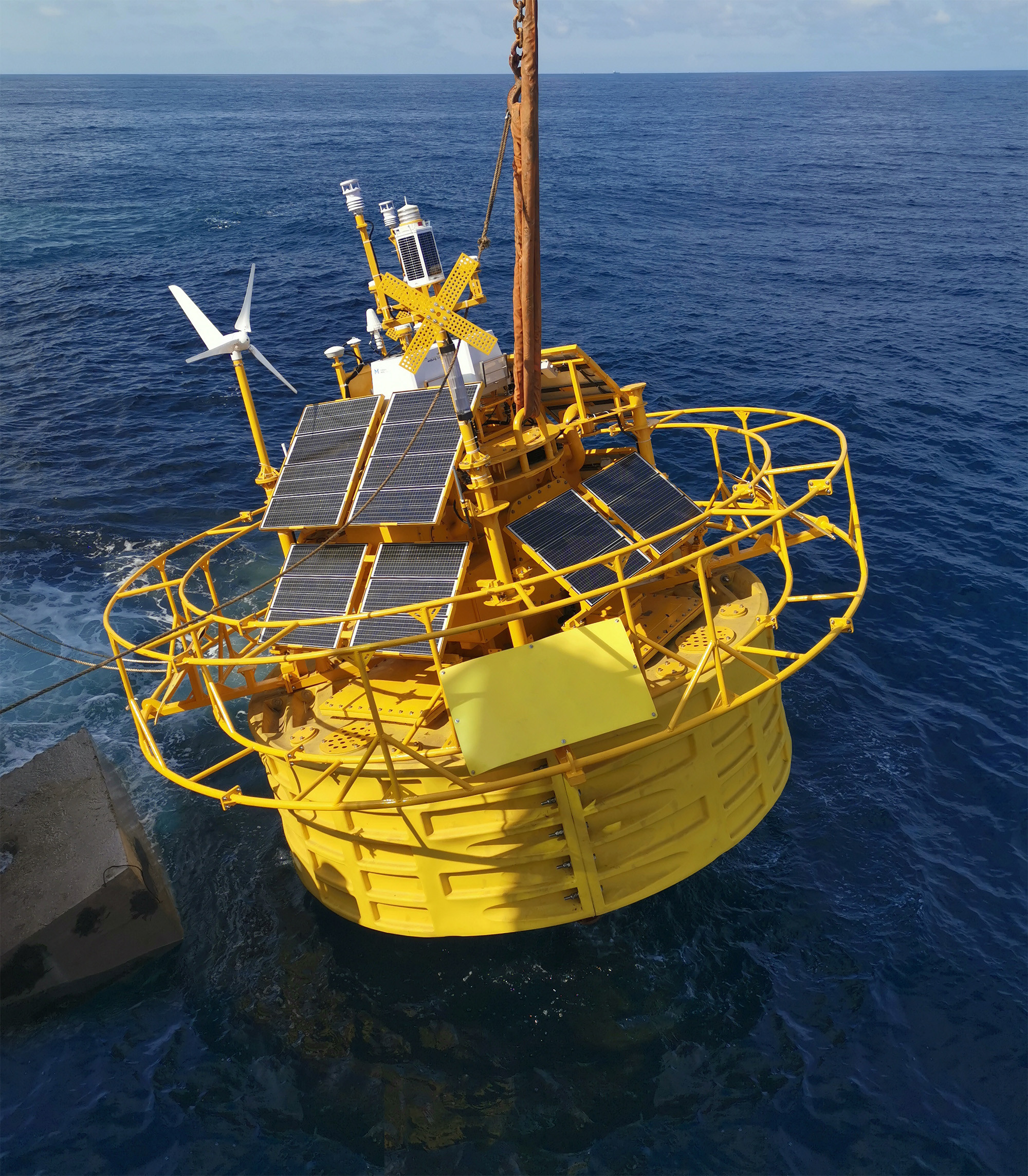

Плавучая гидрологическая буя LiDAR

1Плавучая платформа.

Плавучая платформа состоит из 4 блоков из пены, помещенных внутри PE-оболочек. ротационная литья, и их модульная структура позволяет легко демонтировать плавучую систему Lidar для загрузки Это экономит время и затраты на внутренние и международные перевозки.

Метеорологические плавучие гидрологические буи для навигационных гидов 0


2Принципы проектирования

Надежность является наиболее важной особенностью любой плавучей системы лидара и является основным принципом дизайнерской философии Blue Aspirations.Опираясь на опыт нашей команды в области принципов проектирования из телекоммуникационной отраслиКоммерческая модель также была итеративно разработана с использованием симуляций для моделирования путей сбоев и устранения отдельных точек сбоев.Ключевые примеры того, как эти принципы воплощены в плавучей системе Lidar включают:

  • как минимум два источника получения данных о ветре и движении;
  • минимум две из каждой ссылки датчиков сбора данных;
  • два сервера, сконфигурированные для бесперебойной взаимодействия друг с другом в случае простоя сервера;
  • Редуктивность в каждой системе электроснабжения для обеспечения незначительного риска дефицита электроэнергии;
  • Банки аккумуляторов, установленные в отдельных шкафах с автоматической схемой переключения, предназначенной для передачи нагрузки в случае неисправности одного банка аккумуляторов;
  • Подсистема передачи данных с по меньшей мере двумя каналами восходящей и нисходящей связи при отсутствии 2/3/4G; и
  • Резервный источник для измерений направления и движения для поддержания обеспечения высококачественными данными даже в случае значительного повреждения мачт системы, антенн,первичные датчики GNSS-INS и компасов.

Метеорологические плавучие гидрологические буи для навигационных гидов 1



3Компенсация движения

Поскольку движение буя влияет на направление ветра и скорость ветра с помощью LiDAR, система Blue Aspirations® оснащена датчиком движения для получения данных высокого разрешения,и датчики направления и DGPS для получения точной информации о направленииНаш запатентованный алгоритм затем использует метод проекции для коррекции данных скорости ветра LiDAR на соответствующую горизонтальную плоскость.Вычислив угол установки LiDAR, смещенный от датчика направления на истинный север, система также способна преобразовать собранные данные направления ветра в правильный угол.



3. Технические детали

Модули Подробная информация
Буя

- Диаметр: 5 м.

- Высота: 9 метров.

- Вес: 14,5 т

- Чистая плавучесть: 10,5 т

-Структура: несколько шкафов

- Материалы: ПЕ, углеродистая сталь, нержавеющая сталь
Система крепления

-Глубина воды: > 5 м

-Анкер: цементный блок и/или якорь

- Привязка: привязка в одну точку

- Регулируемый для удовлетворения конкретных требований участка, включая глубину воды

-Многоуровневая система также доступна
Система управления

- Промышленный ПЛК

- или встроенный контроллер BA
Лидар

- Лидар:Dлидар(по умолчанию)

(Виндкуб оффшорная версия; ZX 300M, Movelaser B300M)
Силовое питание

- емкость батареи: в общей сложности 60 кВт/ч в нескольких группах;

-Ветровые турбины: 2×350 Вт;

- Солнечные батареи: 1600 Вт, несколько групп;

- Топливные элементы: 2x110W с 224L топлива ((необязательно)
Система навигации

- AIS×1

- Радарный рефлектор × 2

- IALA-совместимый навигационный фонарь 1 × 1

Поддержка двойного навигационного огня, но необходимость соответствия требованиям местных органов власти
Система позиционирования

- Направления: 0-360°

- Точность направления: 0,09° (2 м по исходной линии)

- Точность позиционирования: 0,5 м (горизонтальный, режим SBAS)
Датчики движения - датчик GNSS-INS×2 или датчик GNSS-INS×1 и датчик MRU×1
Системы связи

-САТ-модули: Iridium SBD×1, другие широкополосные модули данных SAT (необязательно);

- Мобильные сети: 2G/3G/4G×1; 2.4G/5G Wi-Fi×2; локальное подключение Ethernet
Приобретение данных

- Двухпромышленные ПК

- Интерфейсы: серийные × 6, Ethernet × 2

Гидрологические датчики

(необязательно)

- Допплеровский датчик тока.

- Сенсор волны и глубины воды

- Датчик солености и температуры воды


Метеорологические плавучие гидрологические буи для навигационных гидов 2

5. Резюме проверки

Мы хотели бы включить в этот документ резюме отчетов от наших клиентов или от третьих лиц, назначенных нашими клиентами, которые подтверждают наши заявления о точности данных и доступности данных.

Ниже приведено краткое изложение основных результатов.

Клиент Наименование проекта Бой иЛидарМодель Ссылка Издатель отчета Время Основные выводы
Синие устремления

Углеродный траст

Дорожная карта OWA Этап 2 Проверка (Данди, Шотландия)

BA-FLS-NX5,

ZX 300M x 1;

Ветровой кубик на море V2 x1



Оффшорные

Мет Маст

Дюймовая шапка



Oldbaum Services из Великобритании

(сертификатор третьей стороны).

DNV рассмотрит окончательный доклад

 2023.3 - 2023 г.9

Промежуточный отчет по оценке второго этапа Windcube:

Продолжительность: 77 дней;Системадоступность: 100%

Данныедоступность: >99,2% для всех высот измерений

Точность данных (скорость ветра):

> 2 м/с: R2> 0.991, наклон: 0,995 ~ 1.001

4 ~ 16 м/с: R2> 0.985, наклон: 0,988 ~ 1.001

Точность данных ((Направление ветра):

91м: R2> 0.998, наклон: 1.003,

101м: R2> 0.998, наклон: 1.003,

111м:R2> 0.998, наклон: 1.003,
Китай Три ущелья

Янцзян,

Гуандун

BA-FLS-NX5,

ZX 300M

Оффшорные

Мет Маст

Синий

А.спирации

 2021

Продолжительность: 2 месяца;Системадоступность: 100%

Данныедоступность: > 99,98% для всех высот измерений

Точность данных (скорость ветра):

> 2 м/с: R2> 0.9959, наклон: 0,9964 ~ 1.0096

4 ~ 16 м/с: R2> 0.9921, наклон: 0,9986 ~ 1.0122

Точность данных ((Направление ветра):

50 м: R2 > 0.9987, наклон: 1.0125, Оффсет:-1.9075

100 м: R2 > 0.9986, наклон: 1.0198, Оффсет:-1.4955
Китай Три ущелья

Янцзян,

Гуандун

BA-FLS-NX5,

Молы B300M

Оффшорные

Мет Маст

Шанхай

Институт

 2022

Продолжительность: 2 месяца;Системадоступность: 100%

Данныедоступность: > 98,5% для всех высот измерений

Точность данных(скорость ветра):

> 2 м/с: R2 > 0.99, наклон: 1,00 ~ 1.01

4 ~ 16 м/с: R2 > 0.99, наклон: 1,00 ~ 1.02

Точность данных(Направление ветра):

R2 > 0.97, наклон: 1.03, Оффсет: -1.3
Синие устремления

Прототип

подтверждение,

Чжушань, недалеко от берега

BA-FLS-2.4,

ZX 300M

Фиксированный ZX

300 метров

 DNVGL 2019

Срок действия:1 месяц;Системадоступность: 100%

Данныедоступность: >97% для всех высот измерения

Точность данных(скорость ветра):

> 2 м/с: R2 > 0.994, наклон: 0,994 ~ 1.003

Точность данных(Направление ветра):

R2 > 0.999, наклон: 0,998-1.002,

Сдвиг: -0.83 ~ 0.04
Хуарун

Кангнан,

Чжэцзян

BA-FLS-NX5,

ZX 300M

Оффшорные

Мет Маст

 Хуарун 2020

Срок действия:1 месяц;Системадоступность:100%

Данныедоступность: > 96,24% для всех высот измерений, кроме 120 м (Примечание: 91,31%, несколько туманных дней)

Точность данных(скорость ветра):

> 2 м/с: R2 > 0.9918, наклон: 0,9889 ~ 1.0283

4 ~ 16 м/с: R2 > 0.9851, наклон: 0,9851 ~ 0.9938

Точность данных(Направление ветра):

R2 > 0.9981, наклон: 0,9826 ~ 0.9961, Оффсет: -0.758 ~ 1.4559

Шанхай

Институт

Нанхуэй,

Шанхай

BA-FLS-NX5,

ZX 300M

Установлено

Платформа

ZX 300

Синий

Стремления

 2020

Продолжительность: 2 месяца;Системадоступность: 100%

Данныедоступность:> 99,7% для всех высот измерений

Точность данных(скорость ветра > 2 м/с и 4 ~ 16 м/с): R2 > 0.97, наклон: 0,98 ~ 1.02

Примечание: платформа LiDAR имеет фатальную проблему с направлением ветра, поэтому направление ветра не сравнивается

Сила

Китай

 Шанту

BA4.1S,

ZX 300M

     2020

Продолжительность: 2 месяца;Системадоступность: 100%

Данныедоступность: > 99,0% для всех высот измерений
