Плавающий лидар Blue Aspirations с сенсором экосистемы Monritong

1
MOQ
1500000-1800000USD per year
цена
Плавающий лидар Blue Aspirations с сенсором экосистемы Monritong
Характеристики Галерея Характер продукции Спросите цитату
Характеристики
Характеристики
Передача данных: 3G/4G/WIFI/спутниковый
Электрическое питание: Солнечная панель, ветряная турбина, батарея, топливные элементы
Наименование продукта: Плавучий лидар с датчиком экосистемы
Размер: 5*5*9м
Тип: Буя
Вес: 14 тонн
Выделить:

Синие аспирации плавающий лидар

,

Датчик плавающего лидара

,

Экосистемный датчик Monritong
Основная информация
Место происхождения: Китай
Фирменное наименование: Blue Aspirations
Сертификация: OWA Stage 2
Номер модели: BA-FLS-NX5
Оплата и доставка Условия
Упаковывая детали: 3 контейнера
Время доставки: 2-3month
Условия оплаты: T/T
Поставка способности: 3 единицы каждые 2 месяца Без предварительной проверки.
Характер продукции

Плавучий лидар с датчиком экосистемы

1Плавучая платформа.

Плавучая платформа состоит из 4 блоков из пены, помещенных внутри PE-оболочек. ротационная литья, и их модульная структура позволяет легко демонтировать плавучую систему Lidar для загрузки Это экономит время и затраты на внутренние и международные перевозки.

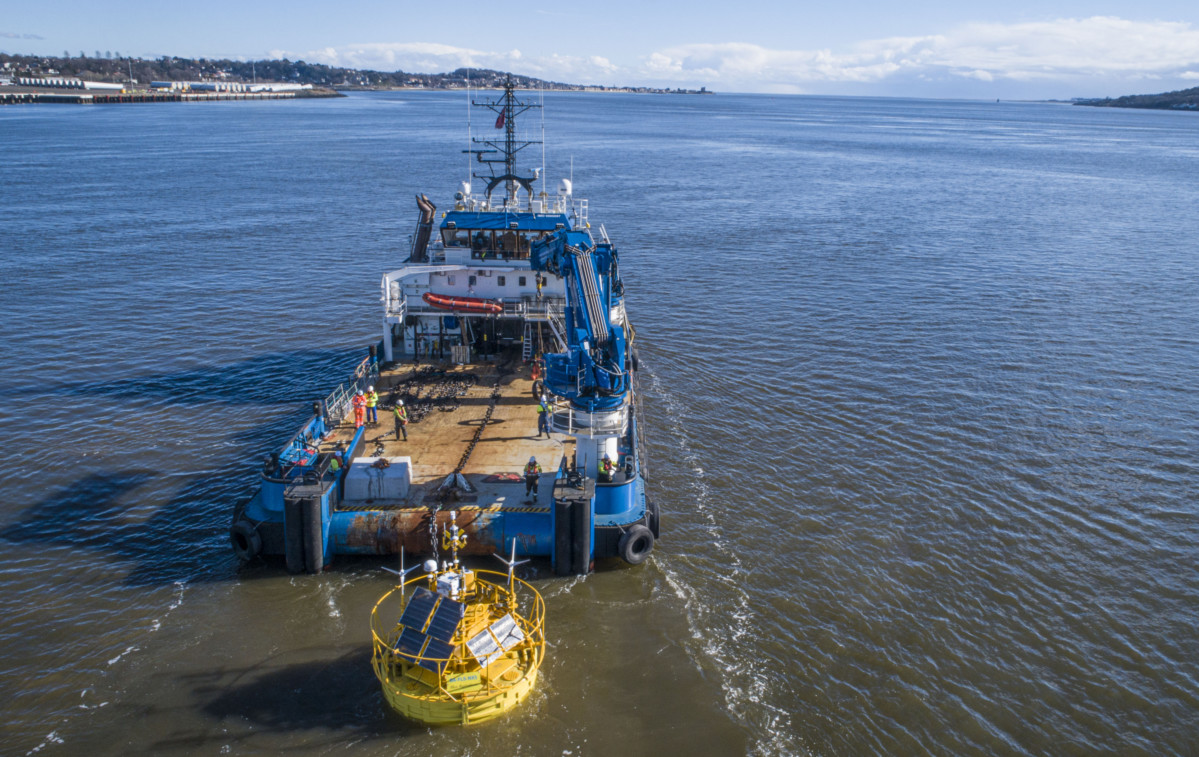

Плавающий лидар Blue Aspirations с сенсором экосистемы Monritong 0


2. Технические детали

Модули Подробная информация
Буя

- Диаметр: 5 м.

- Высота: 9 метров.

- Вес: 14,5 т

- Чистая плавучесть: 10,5 т

-Структура: несколько шкафов

- Материалы: ПЕ, углеродистая сталь, нержавеющая сталь
Система крепления

-Глубина воды: > 5 м

-Анкер: цементный блок и/или якорь

- Привязка: привязка в одну точку

- Регулируемый для удовлетворения конкретных требований участка, включая глубину воды

-Многоуровневая система также доступна
Система управления

- Промышленный ПЛК

- или встроенный контроллер BA
Лидар

- Лидар:Dлидар(по умолчанию)

(Виндкуб оффшорная версия; ZX 300M, Movelaser B300M)
Силовое питание

- емкость батареи: в общей сложности 60 кВт/ч в нескольких группах;

-Ветровые турбины: 2×350 Вт;

- Солнечные батареи: 1600 Вт, несколько групп;

- Топливные элементы: 2x110W с 224L топлива ((необязательно)
Система навигации

- AIS×1

- Радарный рефлектор × 2

- IALA-совместимый навигационный фонарь 1 × 1

Поддержка двойного навигационного огня, но необходимость соответствия требованиям местных органов власти
Система позиционирования

- Направления: 0-360°

- Точность направления: 0,09° (2 м по исходной линии)

- Точность позиционирования: 0,5 м (горизонтальный, режим SBAS)
Датчики движения - датчик GNSS-INS×2 или датчик GNSS-INS×1 и датчик MRU×1
Системы связи

-САТ-модули: Iridium SBD×1, другие широкополосные модули данных SAT (необязательно);

- Мобильные сети: 2G/3G/4G×1; 2.4G/5G Wi-Fi×2; локальное подключение Ethernet
Приобретение данных

- Двухпромышленные ПК

- Интерфейсы: серийные × 6, Ethernet × 2

Гидрологические датчики

(необязательно)

- Допплеровский датчик тока.

- Сенсор волны и глубины воды

- Датчик солености и температуры воды


3Мониторинг экосистем

С увеличением частоты деятельности человека в океане, защита морских животных становится все более важной.Наша плавучая система LiDAR может быть оснащена соответствующим регистратором для мониторинга морских птиц / летучих мышей и млекопитающих.

А.ПтицаМониторинг с помощью акустического записывателя

Есть много способов следить за птицами в дикой природе, SONG METER SM4 акустический записыватель является проверенным отраслевым стандартом аудио записывающее оборудование дикой природы,специально сконструированные для получения качественных звуковых записей птиц и других голосовых животных в дикой природе.



Этот акустический записыватель птиц обеспечивает высокое качество записей с максимальным обнаружением и точностью.SM4 оснащен двумя микрофонами второго поколения, которые создают высококачественные записи птиц и животных.Микрофоны с низким уровнем шума обладают превосходным соотношением сигнала к шуму, так что вы можете поймать больше звуков дикой природы, которые важны для вас.И устройство довольно легкое и маленькое для установки на плавучей системе LiDAR.



Спецификации

Технология записи Двухканальные 16-битные файлы PCM.wav или сжатые файлы.w4v
Пропускная способность записи 20 Гц - 48 кГц
Уровень выборки

Регистратор поддерживает следующие скорости отбора проб в секунду на один или два

каналы: 8000, 12000, 16000, 22050, 24000, 32000, 44100, 48000, 96000
Встроенные микрофоны

I Указатель направленности: всенаправленный

l Чувствительность: -35 дБ +/- 4 дБ при 1 кГц (0 дБ=1 В/Па)

I Соотношение сигнала к шуму: 80 дБ Типично при 1 кГц (1 Па, взвешенная сеть)

Максимальный уровень звука ввода: 122 дБ SPL Typ.
Ограждение Охрана окружающей среды Полностью устойчивы к воздействию погоды
Операционная температура -4°F до +185°F или -20°C до 85°C



А.Наблюдение за летучими мышами с помощью ультразвукового записывателя

Ультразвуковой записыватель SONG METER SM4BAT FS - это ведущий в отрасли детектор и записыватель летучих мышей.





Спецификации

Технология записи

Одноканальный

SM4BAT FS: 16-битные файлы PCM.wav или сжатые файлы.w4v

SM4BAT ZC: нулевой переход
Уровень выборки

полный спектр, одноканальный;

192 кГц, 256 кГц, 384 кГц, 500 кГц
Ограждение Охрана окружающей среды Полностью устойчивы к воздействию погоды
Операционная температура -4° до 185° F / -20°C до 85°C



А.Мониторинг океанических млекопитающихс подводным акустическим устройством сборки

Наш плавучий LiDAR может быть оснащен подводным акустическим устройством, цифровым Hyd TP-1. Он предназначен для потоковой передачи цифровых данных для удаленного хранения, обработки,и/или визуализацииЭто устройство имеет внутренние возможности обработки, позволяющие, в качестве альтернативы, передавать результаты, такие как спектральный анализ.Гидрофон TP-1 идеально подходит для интеграции в наблюдательные буи или уже существующие системы, или он может быть подключен непосредственно к компьютеру.





Особенности

Этот цифровой гидрофон оснащен предварительным усилителем в сочетании с программируемым усилителем усиления (PGA) с 7 различными усилиями,для удобной корректировки общей чувствительности в соответствии с ожидаемыми амплитудами входящих сигналовУстройство оснащено аналогово-цифровым преобразователем с широким диапазоном выбираемых скоростей отбора образцов до 312500 образцов в секунду на 24 бита.TP-1 - это гидрофон, основанный на телеметрии, который имеет интерфейс Ethernet 10/100 Мбит/с, который позволяет напрямую подключиться к компьютеру, или к проводной или беспроводной сети для потоковой передачи данных в режиме реального времени к клиенту, который может обрабатывать акустические данные для хранения, обработки,и/ или визуализацииДля электроснабжения и двусторонней связи может быть поставлен кабель питания / эфир.

Цифровой гидрофон TP-1 имеет внутренние возможности обработки, где можно проводить анализ данных на основе FFT

И результаты могут быть доступны через низкоскоростную серийную связь.

Он имеет различные конфигурации, включая частоты отбора проб, программируемую чувствительность и акустические данные

способы обработки.

Спецификации

Частота выборки 36.367.878.1, 119.8180.2, 156.3, 312,5 ксп (выбирается)
Разрешение образца 24 бита
Используемая акустическая группа от 1 Гц до 150 кГц
Принимать чувствительность -165 до -129 дБ ре 1 В/уПа при 80 кГц (1x увеличение)
Программируемый усилитель 1х, 2х, 4х, 8х, 16х, 32х, 64х
Диапазон уровня звукового давления на входе До 200 дБ в 1 uPa
Силовое питание от 12 до 24 VDC
Глубина работы До 100 м
Размер корпуса 60 x 310 мм (диаметр x длина)
Материал дела Дельрин
Вес 0.5 кг (в воде), 1 кг (в воздухе)
Диапазон температуры работы от 0 до 40 °C



4Устойчивость к тайфунам

Несмотря на риски строительства и эксплуатации ветровых электростанций в местах, склонных к суровым погодным условиям, многие морские ветровые электростанции Китая разрабатываются в районах с высоким риском.Тем не менее тайфуны и другие экстремальные явления могут представлять собой грозные проблемы для ветровых и метеорологических измерений океана без надлежащей подготовкиБудучи лидером рынка в Китае, плавучая лидарная система Blue Aspirations разработана именно для решения этих проблем.топливные элементы для дополнения энергии от солнечных панелей и ветровых турбинДля дополнительной защиты корпус также включает большой противовес и остаточную плавучесть, что снижает риск опрокидывания или погружения.По-настоящему сильная устойчивость к тайфунам может быть только благодаря прочной конструкции, дизайн избыточных систем и тщательная операционная поддержка.



Исследование случаев тайфуна ЧАБА

1 июля 2022 года тайфун Чаба прошел через потенциальное место для развития морской ветровой электростанции в Южно-Китайском море.Сайт находился на фоне кампании по измерению ветра с использованием отраслевого стандарта ZX 300M Lidar, интегрированного в Blue Aspirations FLiDAR.

Тайфун "Чаба" возник на юге и двинулся на северо-запад в течение нескольких дней, прежде чем ударить по берегу в провинции Гуандун.максимальные порывы ветра 170 км/чНесмотря на эти экстремальные условия, наше подразделение продолжало эффективно работать.достижение 100% доступности данных для всех высот измерений, что стало третьим случаем, когда эта плавучая система лидара продолжала функционировать без проблем в условиях тайфуна.



5. Резюме проверки

Мы хотели бы включить в этот документ резюме отчетов от наших клиентов или от третьих лиц, назначенных нашими клиентами, которые подтверждают наши заявления о точности данных и доступности данных.

Ниже приведено краткое изложение основных результатов.

Клиент Наименование проекта Бой иЛидарМодель Ссылка Издатель отчета Время Основные выводы
Синие устремления

Углеродный траст

Дорожная карта OWA Этап 2 Проверка (Данди, Шотландия)

BA-FLS-NX5,

ZX 300M x 1;

Ветровой кубик на море V2 x1



Оффшорные

Мет Маст

Дюймовая шапка



Oldbaum Services из Великобритании

(сертификатор третьей стороны).

DNV рассмотрит окончательный доклад

 2023.3 - 2023 г.9

Промежуточный отчет по оценке второго этапа Windcube:

Продолжительность: 77 дней;Системадоступность: 100%

Данныедоступность: >99,2% для всех высот измерений

Точность данных (скорость ветра):

> 2 м/с: R2> 0.991, наклон: 0,995 ~ 1.001

4 ~ 16 м/с: R2> 0.985, наклон: 0,988 ~ 1.001

Точность данных ((Направление ветра):

91м: R2> 0.998, наклон: 1.003,

101м: R2> 0.998, наклон: 1.003,

111м:R2> 0.998, наклон: 1.003,
Китай Три ущелья

Янцзян,

Гуандун

BA-FLS-NX5,

ZX 300M

Оффшорные

Мет Маст

Синий

А.спирации

 2021

Продолжительность: 2 месяца;Системадоступность: 100%

Данныедоступность: > 99,98% для всех высот измерений

Точность данных (скорость ветра):

> 2 м/с: R2> 0.9959, наклон: 0,9964 ~ 1.0096

4 ~ 16 м/с: R2> 0.9921, наклон: 0,9986 ~ 1.0122

Точность данных ((Направление ветра):

50 м: R2 > 0.9987, наклон: 1.0125, Оффсет:-1.9075

100 м: R2 > 0.9986, наклон: 1.0198, Оффсет:-1.4955
Китай Три ущелья

Янцзян,

Гуандун

BA-FLS-NX5,

Молы B300M

Оффшорные

Мет Маст

Шанхай

Институт

 2022

Продолжительность: 2 месяца;Системадоступность: 100%

Данныедоступность: > 98,5% для всех высот измерений

Точность данных(скорость ветра):

> 2 м/с: R2 > 0.99, наклон: 1,00 ~ 1.01

4 ~ 16 м/с: R2 > 0.99, наклон: 1,00 ~ 1.02

Точность данных(Направление ветра):

R2 > 0.97, наклон: 1.03, Оффсет: -1.3
Синие устремления

Прототип

подтверждение,

Чжушань, недалеко от берега

BA-FLS-2.4,

ZX 300M

Фиксированный ZX

300 метров

 DNVGL 2019

Срок действия:1 месяц;Системадоступность: 100%

Данныедоступность: >97% для всех высот измерения

Точность данных(скорость ветра):

> 2 м/с: R2 > 0.994, наклон: 0,994 ~ 1.003

Точность данных(Направление ветра):

R2 > 0.999, наклон: 0,998-1.002,

Сдвиг: -0.83 ~ 0.04
Хуарун

Кангнан,

Чжэцзян

BA-FLS-NX5,

ZX 300M

Оффшорные

Мет Маст

 Хуарун 2020

Срок действия:1 месяц;Системадоступность:100%

Данныедоступность: > 96,24% для всех высот измерений, кроме 120 м (Примечание: 91,31%, несколько туманных дней)

Точность данных(скорость ветра):

> 2 м/с: R2 > 0.9918, наклон: 0,9889 ~ 1.0283

4 ~ 16 м/с: R2 > 0.9851, наклон: 0,9851 ~ 0.9938

Точность данных(Направление ветра):

R2 > 0.9981, наклон: 0,9826 ~ 0.9961, Оффсет: -0.758 ~ 1.4559

Шанхай

Институт

Нанхуэй,

Шанхай

BA-FLS-NX5,

ZX 300M

Установлено

Платформа

ZX 300

Синий

Стремления

 2020

Продолжительность: 2 месяца;Системадоступность: 100%

Данныедоступность:> 99,7% для всех высот измерений

Точность данных(скорость ветра > 2 м/с и 4 ~ 16 м/с): R2 > 0.97, наклон: 0,98 ~ 1.02

Примечание: платформа LiDAR имеет фатальную проблему с направлением ветра, поэтому направление ветра не сравнивается

Сила

Китай

 Шанту

BA4.1S,

ZX 300M

     2020

Продолжительность: 2 месяца;Системадоступность: 100%

Данныедоступность: > 99,0% для всех высот измерений
